實木地板投訴案例分析（4）

　　              實木地板投訴案例分析（4）

　　              ----實木地板的寬度、干縮系數與地板的干縮縫隙

　　                中國林產工業協會專家委員

                  吉林省林業科學研究院副院長(研究員) 王  軍

                        吉林省林產品質量監督檢驗站 站長

　　實木地板在使用過程產生縫隙的主要原因是環境干燥、木材產生干縮引起的。也是實木地板在我國北方面臨的主要問題。地板之間縫隙的大小與地板所用木材的干縮系數、地板的含水率、使用環境的平衡含水率及地板的寬度密切相關。在實木地板的國家標準（GB/T15036-2001）中規定實木地板含水率為7% ~ 當地平衡含水率，也就是說工廠生產地板的含水率只要符合上述要求，表明產品的含水率是合格的，如果我們不考慮其他因素的影響，有可能還會出現問題。為了減少和消除地板在安裝和使用過程中存在的問題，國家出臺了《木質地板鋪裝、驗收和使用規范GB/T 20238-2006》，標準于2006年9月15日正式實施。該標準起草過程中收集了大量地板投訴的相關資料，在充分聽取了各方面意見的基礎上制定了相關條款，兼顧了各方面（產品的生產經銷企業和消費者）的利益。在標準中規定了消費者使用環境的相對濕度為40%~80%。保修期內正確使用條件下實木地板的縫隙應小于或等于2mm。我們根據上述參數探討一下實木地板的寬度、干縮系數與地板干縮后產生縫隙的相互關系。

　　一 北方實木地板的含水率變化范圍

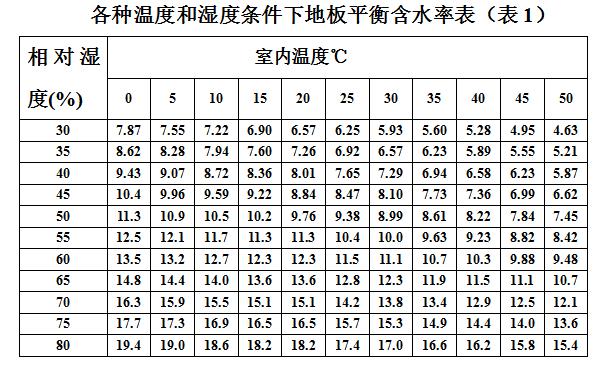

　　根據《木質地板鋪裝、驗收和使用規范GB/T 20238-2006》，消費者使用環境的相對濕度為40%~80%。也就給出了消費者使用環境的相對濕度的底限為40%，此時的環境特征符合標準要求。此種條件為正常使用，在保修期內地板的縫隙如果超標，符合保修條件，相關方應承擔保修義務。根據北方冬季供暖的要求，房間的溫度應達到20℃左右，查表1，空氣的相對濕度為40%及室內溫度20℃條件下地板的平衡含水率為8%，表明北方供暖期地板含水率的底線為8%左右。

　　北方地區含水率上限應為當地的平衡含水率，根據我們實測北方夏季（6~9月為多雨季節）地板的平衡含水率為12%~13%左右。一年當中，北方地區地板含水率變化（最大值－最小值）大約為5%，如果用戶冬天環境濕度過干（室內空氣的相對濕度在30%以下），一年當中地板含水率變化范圍可能會更大。這種含水率變化每年都在交替發生。所以，每年冬季產生的縫隙都比較大。用戶使用環境超標情況暫且不談，正常地板含水率變化范圍也為5%左右。所以我們有必要研究一下地板含水率減少5%時的干縮量是否超過2mm。我們在安裝地板時有可能地板的含水率不是處于本地區的最大狀態，但應根據地板的實際含水率與各地區平衡含水率合理確定預留縫隙（相關問題在以后將專題論述），保證在最潮濕的季節地板不鼓包，地板條之間也不應該有縫隙，此時地板的含水率仍處于最大狀態。所以，我們都應把本地區含水率最大值作為依據來考慮。

　　二 地板干縮系數與地板縫隙的關系

　　木材的干縮系數是反映實木地板在含水率發生變化時尺寸穩定性的重要指標。木材的干縮系數隨著木材切割方向不同存在著明顯的差異。弦切材干縮系數大于徑切材。在含水率變化相同的情況下，弦切材干縮最大，如果是一個弦切材和徑切材的地板相鄰安裝，有可能縫隙還沒有超標，當兩條標準的弦切材地板相鄰安裝就很有可能縫隙超標。事實上，兩條標準的弦切材地板相鄰安裝是經常遇到的，此時地板的干縮量就是地板之間的縫隙。所以我們把著眼點放在弦切材地板干縮量是否大于2mm上。

　　地板的生產企業在購買地板坯料時，首先應了解所用木材的膨脹與干縮特性。有的是在相關的書中可以直接查到。比如國內常用的木材材性在《木材學》中基本上都能查到，我們根據木材的干縮系數計算和預測地板在相關地區的干縮情況。進口木材的絕大部分也可在有關圖書中查到。應當指出的是國產材的數據比較準確，進口材由于產地不同，同一樹種的材性差異教大，建議還是重新測定的數據會更可靠些。

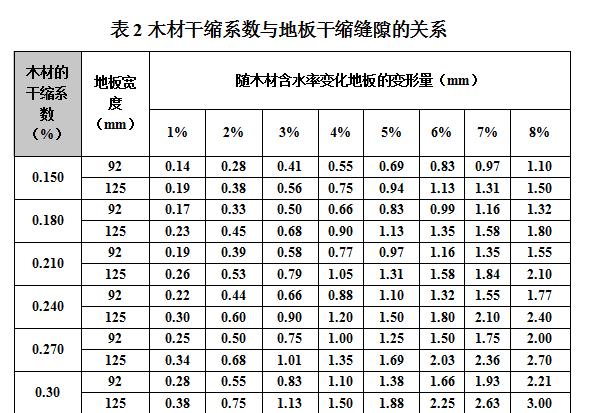

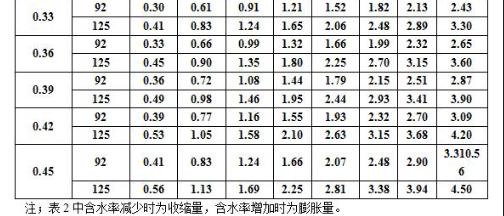

   從表2我們可以看出，木材的干縮系數越大，隨著含水率的變形就越大。同樣條件下，地板越寬變形就越大。我國北方地區夏季（多雨季節）和冬季采暖期，地板含水率變化范圍大約是5%左右,在此范圍內，如果地板的寬度為125mm,地板所用木材干縮系數為0.33時，地板干縮量就會超過2mm。當選用木材的干縮系數超過0.45時，寬度為92mm的地板干縮量才能超過2mm。

　　上述分析是向實木地板的生產和經銷單位傳遞一個信息，在北方的特殊氣候條件下，地板的干縮縫隙超標（木質地板鋪裝、驗收和使用規范GB/T 20238-2006）不僅是地板含水率過高導致的，選材不合理或地板的尺寸不合理都可導致干縮縫隙超標。例如，在東北銷售的實木地板，含水率為13%（含水率符合GB/T15036-2001），地板的寬度為125mm,地板弦切材的干縮系數為0.39,冬季供暖時用戶的室內環境溫度20℃，室內環境濕度為40%（濕度符合GB/T 20238-2006要求），查表1得：地板的平衡含水率為8%。地板的含水率由安裝時的13%下降到8%，含水率變化了5%。再根據地板的干縮系數和地板的寬度查表2，地板的干縮量為2.44mm(超過了2mm),按照GB/T 20238-2006要求，地板的縫隙超過2mm應進行維修。從這個例子可以看出，產品是合格的，消費者的使用環境也符合要求，地板的縫隙超過了標準要求。原來問題是我們選材不合理或地板的寬度過大引起的。同樣是上述條件，如果我們把地板的寬度變成92mm，地板的干縮量為1.79mm(小于2mm ),不需要進行維修。

　　同樣是上述條件，地板的寬度仍維持125mm不變，如果將用戶的環境濕度提高到55%（用加濕器加濕），地板的平衡含水率為11%，地板的含水率由安裝時的13%下降到11%，地板含水率變化2%，地板的干縮量為0.98mm,符合GB/T 20238-2006要求。

　　三　結論

　　從上述分析我們可以得出以下結論：

　　1實木地板的寬度應根據所用材種弦切材的干縮系數確定，干縮系數大的樹種可以制成比較窄的地板。

　　２在我國北方使用的實木地板，當地板的寬度為125mm時，所用木材弦切材的干縮系數應小于0.33。寬度為92mm的地板選材時，木材弦切材的干縮系數應小于0.42。

　　３適當提高使用環境的相對濕度可以減少地板干縮產生的縫隙。經銷商應為消費者提供所購地板的使用環境要求。
